CHDW　卧式双轴重型齿轮减速机

参数详情

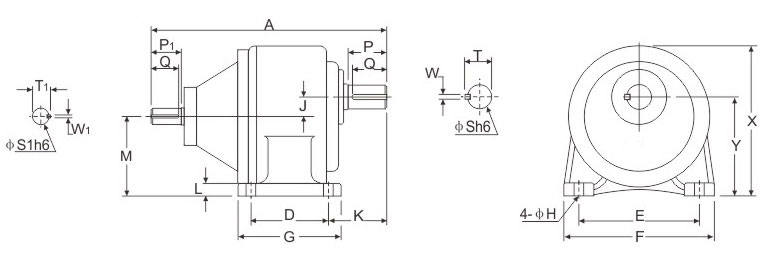

出力軸尺寸
出力軸		鍵槽			鍵
Sh6	P	W	T	Q	SPEC'
∮25	45	7	28	40	7740
∮30	55	7	33	50	775 0
∮35	60	10	38.5	55	10855
∮40	65	10	43.5	60	10860
∮45	70	12	48.5	65	12870
∮50	80	12	53.5	75	12880
∮55	85	15	60	80	151085
∮65	95	18	71	90	181295
∮75	100	20	81	95	2013100
∮90	115	24	98	110	2416115
∮100	130	28	109	125	2818130
∮115	150	28	124	145	2818150
∮125	180	32	135	175	3220175

單位(MM)

減速比	馬力		型番	A	D	E	F	G	H	K	L	X	Y	入力軸尺寸
減速比	4P	6P	型番	A	D	E	F	G	H	K	L	X	Y	S1	P1	W1	T1
1/5 ~ 1/20	1/4		25	251	150	140	180	180	11	65	18	195	110	14	30	5	16
	1/2	1/4	25	251	150	140	180	180	11	65	18	195	110	14	30	5	16
	1	1/2	30	299	180	150	210	210	11	75	20	219	120	19	40	5	21
	2	1	35	320	200	170	230	230	13	80	21	238	130	19	40	5	21
	3	2	40	368	230	200	265	265	13	87.5	22	264	140	24	50	7	27
	5	3	45	391	250	220	285	285	15	92.5	24	293	160	24	50	7	27
	7.5	5	50	444	280	250	320	320	15	105	26	325	180	28	60	7	31
	10	7.5	55	507	320	290	370	370	18	115	27	385	213	32	70	10	37.5
	15	10	65	555	350	320	410	410	18	130	30	430	240	32	70	10	37.5
	20	15	75	598	370	340	440	440	21	140	32	470	265	42	80	12	49.5
	30	20	90	665	420	390	490	490	21	155	36	520	290	42	80	12	49.5
	40	30	100	735	460	420	540	540	24	175	42	580	325	48	90	12	55.5
	50	40	115	810	510	470	600	600	24	200	42	645	360	55	100	15	65.0
1/21 ~ 1/30	1/4		25	251	150	140	180	180	11	65	18	195	110	14	30	5	16
	1/2	1/4	25	251	150	140	180	180	11	65	18	195	110	14	30	5	16
	1	1/2	35	320	200	170	230	230	13	80	21	238	130	19	40	5	21
	2	1	40	375	230	200	265	265	13	87.5	22	264	140	24	50	7	27
	3	2	45	391	250	220	285	285	15	92.5	24	293	160	24	50	7	27
	5	3	50	452	280	250	320	320	15	105	26	325	180	28	60	7	31
	7.5	5	55	507	320	290	370	370	18	115	27	385	213	32	70	10	37.5
	10	7.5	65	564	350	320	410	410	18	130	30	430	240	32	70	10	37.5
	15	10	75	598	370	340	440	440	21	140	32	470	265	42	80	12	49.5
	20	15	90	675	420	390	490	490	21	155	36	520	290	42	80	12	49.5
	30	20	100	735	460	420	540	540	24	175	42	580	325	48	90	12	55.5
	40	30	115	822	510	470	600	600	24	200	42	645	360	55	100	15	65
	50	40	125	920	580	550	680	680	28	235	42	720	405	60	110	15	70
1/40 ~ 1/60	1/4		25	265	150	140	180	180	11	65	18	195	110	14	30	5	16
	1/2	1/4	25	265	150	140	180	180	11	65	18	195	110	14	30	5	16
	1	1/2	35	340	200	170	230	230	13	80	21	238	130	19	40	5	21
	2	1	40	390	230	200	265	265	13	87.5	22	264	140	24	50	7	27
	3	2	45	415	250	220	285	285	15	92.5	24	293	160	24	50	7	27
	5	3	50	470	280	250	320	320	15	105	26	325	180	28	60	7	31
	7.5	5	55	535	320	290	370	370	18	115	27	385	213	32	70	10	37.5
	10	7.5	65	585	350	320	410	410	18	130	30	430	240	32	70	10	37.5
	15	10	75	630	370	340	440	440	21	140	32	470	265	42	80	12	49.5
	20	15	90	695	420	390	490	490	21	155	36	520	290	42	80	12	49.5
	30	20	100	770	460	420	540	540	24	175	42	580	325	48	90	12	55.5
	40	30	115	860	510	470	600	600	24	200	42	645	360	55	100	15	65
	50	40	125	980	580	550	680	680	28	235	42	720	405	60	110	15	70
